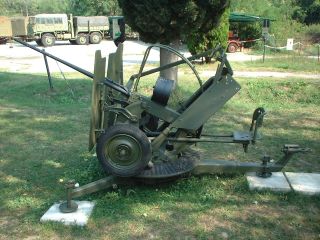

Complesso Hispano Suiza

Mod. HSS 804 D.C.A. cal. 20 mm.

Il complesso Hispano Suiza ,                                                                         costruito su licenza della Breda denominato mod. HSS 804 D.C.A .cal. 20mm.
E'un'arma che entra in servizio presso le basi aeronautiche,alla metÓ degli anni 50,doveva essere impiegato nel caso di attacco di velivoli a bassa quota. Gli Hispano - Suiza dell'A.M. erano caratterizzati dal fatto di essere montati su affusti delle mitragliere M. 35 Breda da 20 mm. utilizzate nel secondo conflitto mondiale, dal Regio Esercito, sui quali Ŕ stata  aggiunta una pedana circolare, dotata di gomma antiscivolo per agevolare il servente al pezzo addetto al ricaricamento dell'arma. Come protezione balistica, il complesso era dotato anteriormente di uno scudo blindato in due pezzi, che si potevano ripiegare in avanti in occasione degli spostamenti autotrainati, altri scudi erano sistemati posteriormente all'affusto a protezione del servente/tiratore: due lunghi e stretti ai lati del blocco di culatta, e sopra uno di piccole dimensioni all'altezza della testa dotato di scanalatura per   non impedire il puntamento . Il complesso affusto/cannone Breda, pesa complessivamente 622 Kg. ; il tiro Ŕ automatico e il vivo di volata dell'arma Ŕ correlato di freno di bocca. La celeritÓ di tiro dell' Hispano - Suiza Ŕ di 750/800 colpi al minuto , con rotszione e brandeggio manuali. Il puntamento avveniva tramite griglia circolare di puntamento montato su un traliccio che si muoveva in maniera tale, da mantenere l'asse di mira parallelo all'asse della canna. L'arma ha una lunghezza complessiva di 2,36 m. e un peso di 45 Kg. circa, le munizioni del peso di 130 g. l'una cal. 20 x 110 sono contenute in un tamburo con capacitÓ di 100 colpi. L'affusto a crociera era dotato di ruote pneumatiche per gli spostamenti, che mentre nell'arma mod. 35 queste venivano tolte quando l'arma era in batteria, nell'affusto Breda/Hispano - Suiza le ruote essendo dotate di ginochielli mobili venivano sollevate e girate verso l'alto, senza recare disturbo ai movimenti di alzo e brandeggio a 360░ dell'arma e velocizzando i tempi di messa in batteria ed eventuali rapidi spostamenti di complrsso.
